Lofto durų užraktai: skląstis, rankenėlė ir spyna - kaip pasirinkti teisingai
Pasirinkti tinkamą lofto durų užraktą - tai ne tik estetikos klausimas. Ar tiks paprastas skląstis, tylus magnetinis užraktas, ar raktu užrakinama spyna, priklauso nuo profilio gylio, stiklo tipo ir to, iš kurios pusės duris bus naudojamos. Šiame vadove apžvelgiamos trys pagrindinės užraktų kategorijos, paaiškinamos konstrukcinės sąlygos plieniniame rėme ir pateikiami konkretūs kainų diapazonai - kad galėtumėte priimti pagrįstą sprendimą prieš užsakydami ar papildydami jau esamas duris.
Trys užraktų kategorijos - kada kuri tinka
Skląstis: privatumas be apsaugos reikalavimų
Milteliais dengtas (pulverbeschichtet) slankusis skląstis - paprasčiausia lofto durų užrakinimo forma. Jis tinka ten, kur raktas nereikalingas: vonios kambariai, rūbinės ar sandėliukai - tai tipinės panaudojimo vietos. Skląstis apsaugo nuo netyčinio atsidarymo - pavyzdžiui, nuo skersvėjo ar vaikų - tačiau nesuteikia apsaugos nuo neleistino patekimo, nes iš kitos pusės jo neįmanoma valdyti.
Netinkamai sumontuotos lofto durys gali sukelti problemų: elementai gali trinti, bėgiai būti nestabilūs arba garso izoliacija nepakankama.
Quelle: Montage einer Lofttür: Planung, Vorbereitung und fachgerechter Einbau | MyDoor
Skląstis montuojamas tik ant plieninio rėmo, ne ant stiklo. Tam reikalingos M5 arba M6 srieginės angos profilyje - Manufaktur X jas įrengia gamybos etape. Jei norite skląstį pridėti vėliau, patikrinkite tuščiavidurio profilio sienelės storį montavimo vietoje. Kai sienelė plonesnė nei 2 mm, sriegis bus nepakankamai atsparus apkrovai - tokiu atveju rekomenduojama įvirintos veržlės sprendimas (kaina: apie 30-60 € už montavimo tašką pas metalo meistrus). Milteliais dengti juodi skląsčiai specializuotose parduotuvėse kainuoja 25-60 €. Statybinių prekių parduotuvių cinkuotos versijos parduodamos už 8-25 €, tačiau vizualiai jos retai dera prie RAL 9005 milteliais dengto plieninio rėmo.
Magnetinis užraktas: tylus uždarymas atviruose planuose

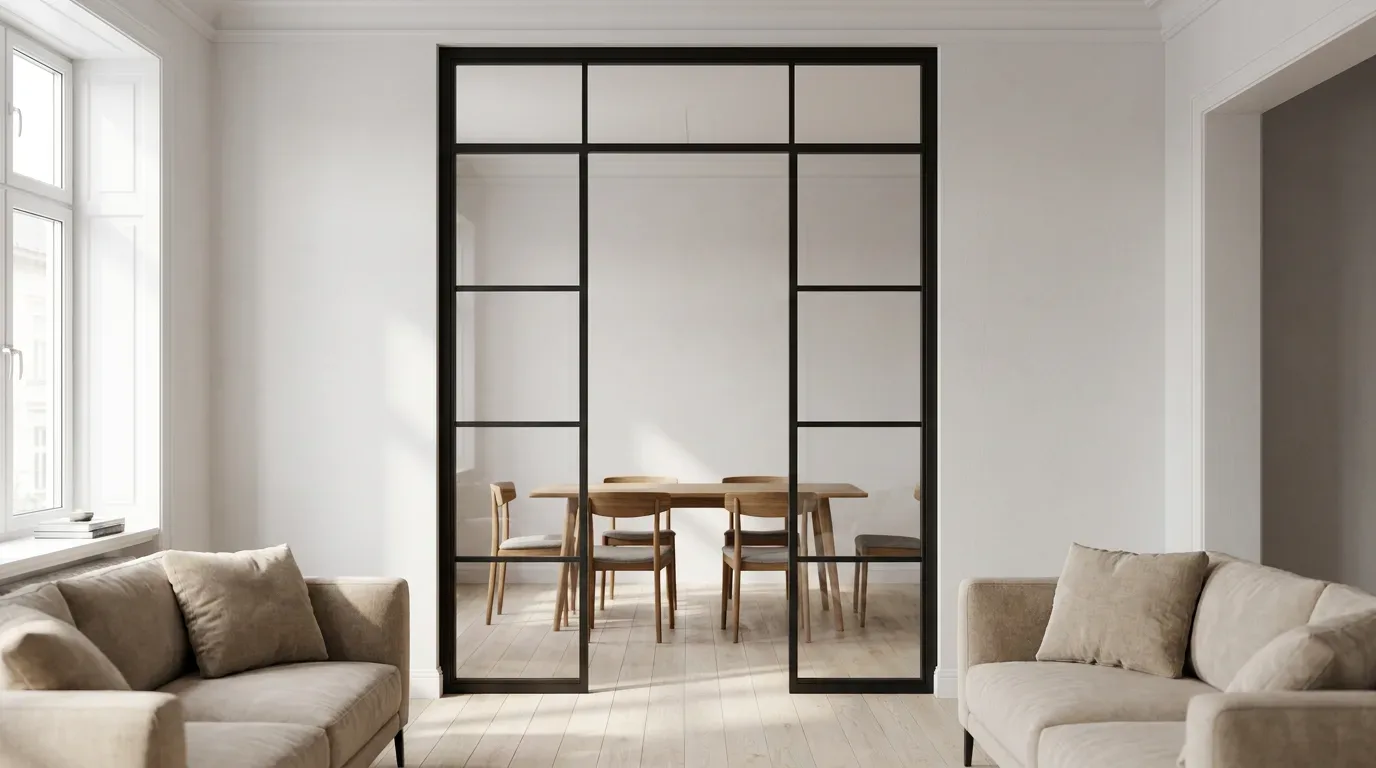

Lofto durims kaip kambario pertvarai atvirose gyvenamojo ir valgomojo erdvėse magnetinis užraktas yra konstrukciškai švariausia sprendimas: jis uždaro tyliai, nereikalauja matomos mechanikos ir nepalieka įbrėžimų ant rėmo. Tačiau svarbiausia - sulaikymo jėga. Nepakankamai stiprus magnetas gali atrodyti pakankamas perkant, tačiau kasdieniame gyvenime neišlaiko lango atidarymo sukuriamo slėgio skirtumo.
Lofto durų sparnams nuo 60 kg svorio praktinė minimali sulaikymo jėga yra 8 kg - tik tada galima patikimai užkirsti kelią sparnui atsidaryti dėl skersvėjo ar slėgio pokyčių atidarius langą. Magnetiniai fiksatoriai gaminami 3-25 kg sulaikymo jėgos laipsniais (gamintojų techniniai lapai, 2023). Dizaino versijos matinėje juodoje ar šepečiu poliruotame nerūdijančio plieno variante kainuoja 40-90 €; paprastesnės versijos prasideda nuo 15 €, tačiau dažniausiai siūlo tik 3-5 kg sulaikymo jėgą, o tai nepakankamai sparnam nuo 60 kg.
Pasukamose (pivot) lofto duryse be apvadinio rėmo atraminio briaunelio magnetinis užraktas dažnai yra vienintelė prasminga galimybė. Klasikinis skląstis ar įleidžiama spyna reikalauja tvirto atkirtimo durų stakto pusėje - o pasukamų konstrukcijų atveju jo dėl konstrukcijos ypatybių nėra. Tokiu atveju kombinuojami paslėpti varžto užraktai (flush bolt) viršuje ir apačioje, kurie fiksuoja sparną grindyse ir sąramos dalyje, o magnetinis užraktas atlieka tik kasdienę fiksavimo funkciją.
Raktu užrakinama spyna: kada cilindrinis spynos mechanizmas būtinas
Cilindrinis spynos mechanizmas tampa būtinas, kai reikalinga prieigos apsauga. Namų kabinetas, skirtas darbui iš namų (home office), kurį norite aiškiai atskirti nuo bendrų namų erdvių, arba sandėlys - tai tipiniai atvejai, kai skląstis neužtenka. Naujos statybos butuose Vilniuje ar Kaune, kur atviras planas dažnai reiškia, kad virtuvė, svetainė ir darbo zona susijungia vienoje erdvėje, tokia atskirtis gali būti labai praktiška.
Techniškai galimi du spynos variantai: įleidžiama spyna (mortise lock), kuri įstatoma į plieninio profilio spynos lizdą, ir priskruvuojama spyna (rim lock), montuojama ant profilio paviršiaus. Kurią variantą galima naudoti, lemia tik vienas rodiklis - profilio gylis. Apie tai plačiau - skyriuje apie plieninio rėmo montavimą.
Daugiataškis fiksavimas: kai reikalingas didesnis sandarumas
Kas atskiria miegamąjį ar darbo kambarį lofto dūrimis ir nori, kad erdvė būtų kuo geriau izoliuota, su vienu skląsčiu ar magnetu tikslo nepasiekite. Pats užraktas garso izoliacijos nesuteikia. Svarbiausia yra spaudimas, kuriuo sparnas prispaudžiamas prie apvadinio sandarinimo profilio - pavyzdžiui, vamzdinio tarpiklio ant falco. Daugiataškis fiksavimas su dviem varžto strypais viršuje ir apačioje bei pagrindinė spyna viduryje šį spaudimą paskirsto tolygiai per visą durų aukštį. Sandarinimo sistema ir užraktas turi būti suprojektuoti kartu nuo pat pradžių - vėliau papildyti tarpiklį jau sumontuotame rėme yra sudėtinga ir dažnai nebeįmanoma.
Lofto durų rankenėlių tipai: lazda, pusmėnulis ir ilgasis skydas
Rankenėlės lazda: proporcija ir lubų aukštis
Ilgosios rankenėlės - dažniausiai pasirenkamas rankenėlių formatas pramoninio dizaino lofto durims. Jos gaminamos nuo 300 mm iki grindų lygio (1 000-2 000 mm) ir montuojamos tik ant plieninio rėmo, ne ant stiklo. Rankenėlės ilgis turi atitikti durų ir lubų aukštį - Lietuvos naujos statybos butuose lubos dažniausiai siekia 2,7-3,0 m, tarpukario namuose jos gali būti ir aukštesnės, iki 3,2-3,5 m, o sovietmečio daugiabučiuose - standartiniai 2,5-2,65 m.
Kai lubų aukštis viršija 3,0 m, rankenėlės, trumpesnės nei 400 mm, vizualiai „pasimeta" ir nutraukia vertikalią rėmo liniją. Nuo 600 mm rankenėlė jau tampa apgalvotu dizaino akcentu. Grindų lygio variantai (1 000-2 000 mm) labiausiai tinka, kai durų aukštis - nuo 2 400 mm. Rankenėlės tvirtinamos per dvi ar daugiau srieginių angų plieniniame profilyje. Ašių atstumas tarp tvirtinimo taškų prieš užsakant turi būti tiksliai išmatuotas - standartiniai matmenys: 300 mm, 400 mm ir 500 mm. Kitoks ašių atstumas reikalauja specialaus gaminio arba adapterio. Milteliais dengtos plieno rankenėlės (300-600 mm) kainuoja 45-120 €; grindų lygio variantai - 120-280 €.
Pusmėnulio formos rankenėlė: tvirtinama prie rėmo, be stiklo gręžimo
Pusmėnulio formos rankenėlė - dar vadinama D formos ar kriauklės formos - tvirtinama tik prie plieninio rėmo ir nereikalauja praėjimo angos stikle. Lofto durims su stiklo įdėklu tai yra konstruktyvus privalumas, kuris projektavimo praktikoje dažnai neįvertinamas. Kadangi gręžti ESG (grūdintas saugos stiklas) po terminio grūdinimo proceso fiziškai nebeįmanoma - ESG pagal EN 12150 pasiekia lenkimo tempiamąją stiprį ne mažiau kaip 120 N/mm², ir bet kokia vėlesnė įranka akimirksniu išleidžia vidinę įtampą - prie rėmo tvirtinama pusmėnulio forma yra vienintelė rankenėlė, kurią galima pridėti vėliau nekeičiant stiklo.
Ši rankenėlė prieinama įvairiomis versijomis: milteliais dengtas plienas juodas (35-95 €), poliruotas arba šepečiu apdorotas nerūdijantis plienas (60-150 €) ir bronzuotas žalvaris (90-220 €). Žalvario versija leidžia tą patį rėmo koncepciją perkelti iš pramoninio stiliaus į jaukesnį interjero stilių - tai puikiai dera su ąžuoliniais elementais ar tarpukario namų estetika.
Ilgojo skydo garnitūra: rankenėlė ir cilindras vienoje sistemoje
Ilgojo skydo garnitūra sujungia svirtelę, rozę ir spynos cilindrą viename tęstiniame skyde ir sumažina matomų tvirtinimo taškų skaičių iki minimumo. Lyginant su atskirai montuojamais komponentais - svirtelė, rozė, cilindro apsauginė rozė - ilgojo skydo garnitūra atrodo ramiau ir vientisiau. Siauriems plieniniams profiams ji dažnai yra vienintelė galimybė sutalpinti visas funkcijas ribotoje erdvėje.
Lofto durims kaip kambario pertvarai su dvipusiu naudojimu tinkama praėjimo ilgojo skydo garnitūra: ji turi svirtelę abiejose pusėse ir leidžia atidaryti duris iš abiejų pusių be atskiros antros rankenėlės. Ašių atstumas tarp svirtelės ir cilindro yra standartizuotas (PZ matmuo 72 mm), tačiau turi būti suderintas su pasirinkta spyna. Dizaino segmento ilgojo skydo garnitūros matinėje juodoje spalvoje kainuoja 180-420 €, priklausomai nuo gamintojo.
Ergonomika ir svoris: kas svarbu sunkiems sparnams
30-40 mm skersmens rankenėlė suaugusiesiems ergonomiškai kur kas patogiau telpa rankoje nei plokšti lakštiniai maždaug 15 mm storio griebtukai - ypač sunkiems sparnams, kurių atidarymui reikia tam tikrų pastangų. Sparnams virš 80 kg pati rankenėlė turėtų sverti mažiau nei 800 g, kad nereikalingai nepadidintumėte viso sparno svorio ir papildomai neapkrautumėte vyrių. Grindų lygio plieno rankenėlės, priklausomai nuo skersmens ir ilgio, gali sverti 600-1 200 g. Prieš užsakant rekomenduojame pasitikrinti gamintojo duomenų lapuose nurodytą svorį - ypač kai sparnas artėja prie 80 kg ribos.
Plieninis rėmas ir montavimas: ką diktuoja konstrukcija
Ašių atstumas: bendras ilgis nėra tas pats, kas tvirtinimo taškų atstumas
Dažniausia planavimo klaida užsakant rankenėlę - painiojamas bendras rankenėlės ilgis ir ašių atstumas (atstumas tarp tvirtinimo angų). 600 mm bendro ilgio rankenėlė, priklausomai nuo gamintojo, gali turėti 300 mm, 400 mm ar 500 mm ašių atstumą - šie trys matmenys tarpusavyje nesuderinami. Užsakius netinkamą ašių atstumą, rankenėlės nebus galima sumontuoti, nes plieniniame rėme esančios angos neatitiks rankenėlės tvirtinimo taškų. Tai reiškia grąžinimą, naują užsakymą ir vėlinimąsi.
Prieš užsakant išmatuokite ašių atstumą esančiose rėmo angose nuo angos centro iki angos centro - tiksliai, naudodami suportą. Jei angų dar nėra (naujas užsakymas Manufaktur X), nurodykite pageidaujamą ašių atstumą konfigūratoriuje raštu, kad srieginės angos būtų tiksliai įrengtos gamykloje. Mūsų gamybos laikas yra 5-6 savaitės - angų pozicijų korekcijos po gamybos pradžios nebėra įmanomos.
Profilio gylis ir spynos lizdas: kas konstruktyviai įmanoma
Ar įleidžiama spyna (mortise lock) tiks jūsų plieniniam rėmui, priklauso nuo vieno matmens: profilio gylio planuojamoje spynos lizdo vietoje. 2-3 klasės įleidžiamai spynai reikalingas ne mažesnis kaip 35-40 mm frezavimo gylis. 3 klasė papildomai reikalauja ne mažesnio kaip 14 mm varžto iškyšos, kurios techniškai neįmanoma pasiekti, kai profilio gylis mažesnis nei 40 mm.
Jei matavimas parodo, kad profilio gylis mažesnis nei 35 mm, įleidžiama spyna neįmanoma. Alternatyva - priskruvuojama spyna (rim lock), montuojama ant profilio paviršiaus ir nereikalaujanti frezavimo gylio. Ji matoma, tačiau funkcionaliai lygiaverte - ir yra dažnas sprendimas siauriems plieniniams profiams lofto bei pramoninio dizaino interjere. Tokiu atveju atliekamas paprastas ir funkcionalus sprendimas: spyna ant paviršiaus, o estetika pasiekiama nuosekliu apdaila.
ESG ir VSG stiklas: angos tik gamykloje
ESG pagal EN 12150 pasiekia lenkimo tempiamąją stiprį ne mažiau kaip 120 N/mm², palyginti su 45 N/mm² plūduriuojančio stiklo (float glass) atveju. Ši vidinė įtampa yra terminio grūdinimo proceso rezultatas - ji daro ESG atsparų smūgiams, tačiau jautrų įrankoms ir gręžimui. Bet koks vėlesnis mechaninis apdorojimas akimirksniu išleidžia vidinę įtampą ir visiškai sunaikina stiklo lakštą. Todėl angos rankenėlėms, apkaustams ar tvirtinimui turi būti įrengtos prieš grūdinimą - gamykloje.
Ta pati taisyklė galioja VSG (laminuotam saugos stiklui) pagal EN ISO 12543: 2×4 mm VSG konstrukcijos bendras storis yra 8,76 mm, įskaitant 0,76 mm PVB plėvelę - čia angos taip pat turi būti planuojamos prieš laminuojant. Praktinė pasekmė rankenėlių montavimui aiški: visos rankenėlės lofto durims su stiklo įdėklu turi būti tvirtinamos prie plieninio rėmo, ne prie stiklo. Manufaktur X 3D konfigūratoriuje galite nurodyti reikalingų stiklo angų poreikį - jos bus įrengtos gamykloje prieš grūdinimą.
Srieginės angos ir įvirintos veržlės: gamybos planavimas
Rankenėlių, skląsčių ar skydų prikruvavimui prie plieninių profilių reikalingos M5 arba M6 srieginės angos profilyje arba įvirintos veržlės. Abu variantai turi būti suplanuoti gamybos etape. Vėliau pjaustyti sriegį suvirinto plieninio rėmo viduje - sudėtinga amatiškai, gali pažeisti siūles ir paprastai kainuoja daugiau nei gamyklinis paruošimas. Manufaktur X srieginių angų pozicijos ir ašių atstumai nustatomi konfigūratoriuje ir prieš gamybą patvirtinami raštu. Kaip tiesioginis gamintojas su ES gamyba, mes išvengiame tarpininkų - matmenys ir apkaustų pozicijos patenka tiesiai į gamybą be perdavimo klaidų.
Kas nori papildyti jau esamas lofto duris, turėtų patikrinti profilio sienelės storį montavimo vietoje suportu. Tuščiaviduriuose profiluose, kurių sienelė plonesnė nei 3 mm, sriegis nėra pakankamai atsparus ilgalaikiai apkrautoms rankenėlėms - tokiu atveju rekomenduojama kreiptis į metalo meistrą įvirinti veržlę (kaina: apie 30-60 € už montavimo tašką, priklausomai nuo vietinio valandinio įkainio).
Tikrinamos tokios savybės kaip patvarumas, užrakto saugumas, ilgaamžiškumas ir atsparumas korozijai.
Quelle: DIN-Normen
Lofto durų spynos įrengimas vėliau: kas techniškai įmanoma
Sąlygų patikrinimas: profilio gylis ir spynos tipas
Papildyti egzistuojančias lofto duris raktu užrakinama spyna daugeliu atvejų įmanoma nekeičiant visų durų - jei profilio gylis planuojamoje spynos lizdo vietoje yra ne mažesnis kaip 40 mm. Esant šiai sąlygai, metalo meistras gali vėliau išfrezuoti spynos lizdą ir įstatyti įleidžiamą spyną. Bendra kaina - apie 250-550 €, įskaitant medžiagas ir darbo sąnaudas (metalo meistro valandinis įkainis: 75-110 €/h, darbo laikas: apie 2-4 val.). Kas spynos lizdą planuoja jau gamybos etape, šias išlaidas visiškai išvengia.
Jei profilio gylis mažesnis nei 35 mm, įleidžiama spyna neįmanoma. Sprendimo logika:
- Profilio gylis ≥ 40 mm: galima įleidžiama spyna
- Profilio gylis 35-39 mm: įleidžiama spyna tik su specialiu sprendimu; rekomenduojama priskruvuojama spyna
- Profilio gylis < 35 mm: tik priskruvuojama spyna arba magnetinis fiksatorius
Cilindrinis mechanizmas: kainos ir keitimo logika
Lofto durims gyvenamosiose patalpose dažniausiai naudojamas vienpusis cilindrinis mechanizmas (knaufzylinder): iš vienos pusės atidaroma raktu, iš kitos - rankenėliu - tai praktiška kambarių durims, kur viduje rakto nereikia. Keičiami cilindrai specializuotose parduotuvėse kainuoja 25-120 €, priklausomai nuo saugos klasės ir gamintojo. Pasikeitus gyventojams ar pametant raktą, pakanka pakeisti tik cilindrą (kaina apie 30-60 €) - visi apkaustai lieka sumontuoti.
Kas nori iš anksto numatyti lankstumą, renkasi spyną su keičiamo cilindro sistema: cilindrą galima pakeisti be įrankių, o tai ypač taupo laiką ir išlaidas nuomojamose patalpose su dažnai besikeičiančiais gyventojais. 3 saugos klasė yra paprastai pakankama užrakinamam namų biuro kambariui ar sandėliukui.
Elektroniniai spynos cilindrai: NFC ir Bluetooth
Elektroniniai spynos cilindrai (pvz., Assa Abloy ar SimonsVoss) įstatomi į esamas standartines spynos ertmes, jei yra standartinė cilindro ertmė - mechaninio spynos pertvarkymo tokiu atveju nereikia. Kaina - 280-650 €, priklausomai nuo sistemos ir ryšio (NFC, Bluetooth, programėlės valdymas).
Elektroninis cilindras leidžia patekti be rakto ir protokoluoja atidarymus - tai aktualu namų biuro erdvėms su keliais naudotojais. Trūkumas: elektroniniai cilindrai reikalauja baterijų, kurių tarnavimo laikas paprastai 1-2 metai. Kas nori išvengti šios priklausomybės, renkasi sistemas su mechaniniu atsarginio atidarymo raktu - Assa Abloy Aperio ir SimonsVoss MobileKey ši galimybė įtraukta į standartinę komplektaciją.
Magnetinis fiksatorius kaip kompromisas: kambario pertvara be rakto
Magnetinis fiksatorius uždaro tyliai be rakto ir patikimai laiko durų sparną uždarytoje padėtyje, jei sulaikymo jėga suderinta su sparno svoriu. Jokio matomos mechanikos, jokio barškėjimo, jokio raktų valdymo. Kambario pertvaroms atviruose planuose, kur privatumas nėra pagrindinis reikalavimas, tai yra funkciškai aiškus sprendimas. Naujų statybų butuose su atviromis erdvėmis - populiariame Lietuvos miestų plėtros formate - magnetinis fiksatorius dažnai yra optimalus pasirinkimas: jis tvarkingas, tylus ir nereikalauja papildomų spynų mechanizmų.
Praktiniai patarimai: dažniausios klaidos ir kaip jų išvengti
Matavimo klaidos - dažniausia problema
Dažniausia priežastis, kodėl individualūs apkaustai netinka, - ne gamybos klaida, o netikslus matavimas. Tai galioja ir rankenėlių ašių atstumui, ir profilio gyliui spynos lizdo vietoje. Manufaktur X konfigūratoriuje įvedate tiksliai norimus matmenis - ne statybinės angos matmenis. Tai reiškia, kad atsakomybė už teisingą matavimą tenka užsakovui. Rekomenduojame naudoti suportą, o ne ruletę, ir matuoti ne vieną, o tris kartus.
Vizualinis suderinamumas: miltelinė danga kaip standartas
Manufaktur X plieniniai rėmai dengti milteliais (miltelinė danga / Pulverbeschichtung) - šis procesas suteikia tolygų spalvos sluoksnį, atsparų įbrėžimams, aplinkai draugišką ir ilgaamžį. Kai rankenėlės ar skląsčiai nuperkami statybų prekybos tinkluose - pavyzdžiui, IKEA ar Senukai - cinkuoto arba chromuoto paviršiaus versijose, jie vizualiai retai dera prie RAL 9005 milteliais dengtų rėmų. Rekomenduojame rinktis apkaustus, kurie arba taip pat yra milteliais dengti juodai, arba pagaminti iš matinio nerūdijančio plieno - tai užtikrina vizualinį vientisumą.
3D konfigūratorius: apkaustai ir matmenys iš karto
Manufaktur X 3D konfigūratorius leidžia realiu laiku matyti, kaip atrodo pasirinkta rankenėlė, užrakto tipas ir rėmo spalva - dar prieš užsakant. Kainos atnaujinamos iš karto keičiant parametrus. Taip išvengiama brangių klaidų: neteisingo ašių atstumo, nesuderinamo profilio gylio ar netinkamos estetinės kombinacijos. Visi matmenys, angų pozicijos ir apkaustų pageidavimai patenka tiesiai į ES gamybą - be tarpininkų ir be informacijos praradimo.
Dažniausiai užduodami klausimai apie lofto durų užraktus
Koks magnetinio fiksatoriaus sulaikymo jėgos minimumas tinka lofto durims?
Sparnams nuo 60 kg rekomenduojama ne mažesnė kaip 8 kg sulaikymo jėga. Silpnesni magnetai (3-5 kg) nėra patikimi kasdieninėje naudojimo praktikoje - skersvėjas ar slėgio pokytis atidarius langą gali sparną atidaryti. Magnetiniai fiksatoriai gaminami 3-25 kg sulaikymo jėgos laipsniais.
Ar galima gręžti ESG stiklą montuojant rankenėlę?
Ne. ESG (grūdintas saugos stiklas) po terminio grūdinimo proceso negali būti gręžiamas - tai fiziškai sunaikintų stiklą. Visos angos turi būti įrengtos gamykloje prieš grūdinimą. Todėl lofto durų rankenėlės visada tvirtinamos prie plieninio rėmo, ne prie stiklo.
Nuo ko priklauso, ar galima įrengti įleidžiamą spyną lofto duryse?
Vienintelis lemiamas veiksnys - profilio gylis spynos lizdo vietoje. Kai gylis ≥ 40 mm, įleidžiama spyna įmanoma. Kai gylis 35-39 mm - tik su specialiu sprendimu. Kai gylis < 35 mm - galima tik priskruvuojama spyna arba magnetinis fiksatorius.
Koks yra Manufaktur X lofto durų gamybos laikas?
Lofto durų gamybos laikas yra 5-6 savaitės. Po gamybos pradžios angų pozicijų ar apkaustų korekcijos nebėra įmanomos - todėl svarbu visus matmenis ir pageidavimus tiksliai nurodyti konfigūratoriuje iš anksto.
Ar Manufaktur X lofto durys pristatomos į Lietuvą?
Taip. Manufaktur X tiekia lofto duris tiesiai iš ES gamyklos į Lietuvą. Duris galite konfigūruoti manufakturx.lt 3D konfigūratoriuje, nurodydami tiksliai norimus matmenis, apkaustus ir spalvas - kainos matomos realiu laiku.
