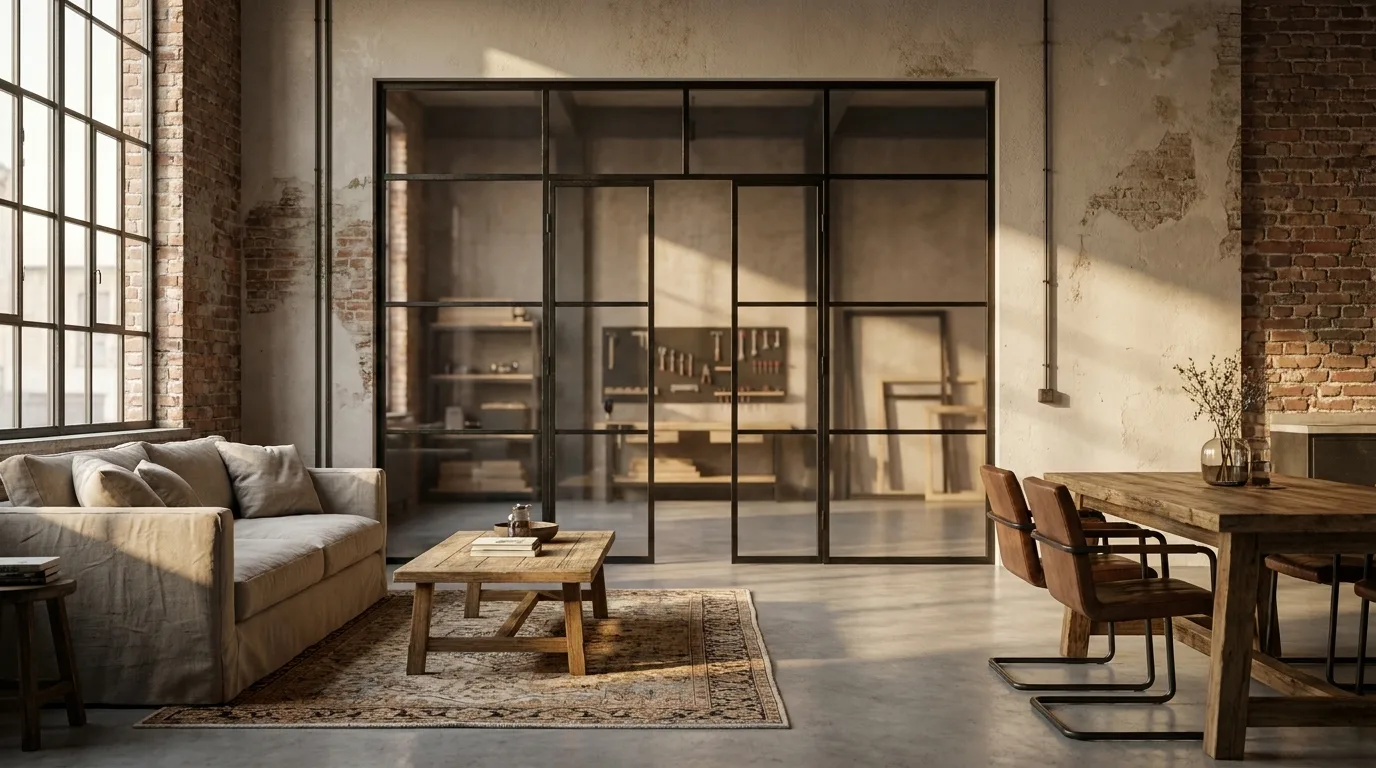

Pertvaros be gręžimo: plieno ir stiklo sistemos nuomojamam būstui

Kodėl pertvara be gręžimo - tai ne kompromisas, o sprendimas

Lietuvoje nuomojamų butų dalis nuolat auga - ypač didmiesčiuose. Tarpukario Kauno namuose, sovietmečio daugiabučiuose Vilniaus Šeškinėje ar naujų statybų butuose Klaipėdoje žmonės nori keisti interjero išplanavimą, tačiau nenori prarasti užstato ar konfliktuoti su nuomotoju. Plieno-stiklo kambario pertvara be gręžimo šią problemą sprendžia iš esmės - ne aplinkkeliu, o tiesiogiai. Šiame straipsnyje rasite konkrečius techninius duomenis apie spaudimo sistemas, grindų ir lubų apkrovas bei stiklo tipus, kad prieš konfigūruodami žinotumėte, kuri sistema tinka jūsų situacijai.

Nuomos teisė ir konstrukciniai pakeitimai: ką galima, ko negalima

Kuo skiriasi baldas nuo įrenginio

Pagal Lietuvos civilinę teisę konstrukciniai pakeitimai, paliekantys pėdsakus pastato struktūroje - skylės sienose, lubose ar grindyse, - reikalauja raštiško nuomotojo sutikimo. Spaudimo sistema, veikianti trinties principu tarp grindų ir lubų, jokių skylių nepalieka. Tokia pertvara teisiškai laikoma baldų kategorijos daiktu, o ne statiniu įrenginiu. Tai reiškia: galite ją sumontuoti šiandien, o išsikraustydami išsivežti su savimi.

Jei butas yra saugomame kultūros paveldo pastate - o tokių Vilniaus senamiestyje ar Kauno tarpukario rajone yra nemažai - rekomenduojama raštu informuoti nuomotoją net ir tada, kai tai nėra teisiškai privaloma. Tai apsaugo abi šalis ir dokumentuoja, kad jokių negrįžtamų pakeitimų nebuvo padaryta.

Išsikraustymo ekonomika: skaičiai, kuriuos verta žinoti

Stacionariai pritvirtinta stiklo pertvara - su kaiščiais sienoje ar lubose - kainuoja papildomai išeinant. Demontavimas, skylių užpildymas, dažymas: Vakarų Europos patirtis rodo, kad tai dažniausiai siekia 300-800 €, priklausomai nuo apimties. Spaudimo sistemos pagrindu surinkta plieno-stiklo pertvara išmontuojama per 30-60 minučių dviejų žmonių rankomis, be įrankių, be sienų remonto, be apdailininkų sąskaitos. Pertvara lieka sveika ir visiškai tinkama naudoti kitame bute - jei tik lubų aukštis panašus.

Tai ypač svarbu žmonėms, kurie persikrausto kas 2-4 metus: pertvara keliasi kartu su jumis, o ne lieka nuomotojui.

Kultūros paveldo objektai ir nestandartinės situacijos

Net nuosavo buto savininkai kartais susiduria su draudimu gręžti - pavyzdžiui, kai administruojančios organizacijos taisyklės arba pastato renovacijos sąlygos tai apriboja. Tokiais atvejais individualiai pagaminta pertvara su spaudimo sistema yra ne alternatyva, o vienintelė įmanoma galimybė. Svarbu: nestandartinės lubų konfigūracijos - pavyzdžiui, baigiamasis tinkas su lipdiniais ar palėpės šlaitas - reikalauja individualiai frezuotų išlyginamųjų profilių. Standartinių matmenų gaminys čia tiesiog netiks.

Spaudimo sistema ar savojo svorio stabilizacija: kuri konstrukcija išlaikys stiklą saugiai

Grindų-lubų spaudimo sistema: kaip ji veikia

Spaudimo sistemos veikimo principas yra mechaniškai paprastas: srieginė velė pėdiklyje paspaudžia į grindis, o viršutinis atitikuo elementas rėmo galvoje - į lubas. Susidariusi trinties jėga laiko rėmą vietoje be nė vieno kaičio. Kokybiškos sistemos, skirtos plieno rėmo pertvaroms, veikia iki 3 500 mm lubų aukščio ir išlaiko 180-220 kg sveriančius rėmus su stiklu. Tačiau yra esminė sąlyga: pagrindas turi būti masyvus - gelžbetoninės lubos, pilnaviduriai plytų mūro lubos ar masyvios medinės sijos.

„Gręžimo nereikalaujančios tvirtinimo sistemos - tai ne kompromisas. Daugeliu atvejų senos statybos pastatuose tai yra statiškai teisingesnis sprendimas, nes nesusilpnina lubų konstrukcijos kaičių skylėmis."

Gipskartoninės lubos: kritinis perspėjimas

Grindų-lubų spaudimo sistema generuoja kelias šimtus niutonų jėgos į lubas. Gipskartoninės plokštės tokiam apkrovimui nėra pritaikytos: jos gali deformuotis arba prasidurti, po to spaudimo efektas visiškai prarandamas. Tai ne teorinis pavojus - tai dažna klaida, kurios pasekmės gali kainuoti brangiau nei pati pertvara.

„Grindų-lubų spaudimo sistemos patikimos tik ant masyvių pagrindų - gelžbetonio, pilnavidurių plytų, masyvaus medienos masyvo. Ant gipskartono ar tuščiavidurių lubų dinaminė apkrova praranda spaudimo efektą."

Naujos statybos butuose Lietuvoje gana dažnai sutinkamos antrinės gipskartoninės lubos - prieš renkantis sistemą, būtina patikrinti, kas yra po jomis.

Savojo svorio stabilizacija: kada tai teisingas pasirinkimas

Kai grindų-lubų spaudimo sistema netinka - gipskartoninis lubas, per mažo laikomojo pajėgumo medinės sijos ar šildomos grindys - laisva stovinti konstrukcija su pakankamai sunkiu pagrindu yra techniškai teisinga alternatyva. Nuo maždaug 120 kg savojo svorio ir ne mažesnio kaip 600 mm gylio pėdiklio plieno-stiklo pertvara stovi stabiliai be jokio tvirtinimo prie lubų. Šildomomis grindimis įrengtuose naujų statybų butuose tai dažnai vienintelė išeitis: gręžti negalima, o spausti lubas - taip pat. Tačiau savo svoriu stabili pertvara - tai pilnavertė konstrukcija, ne laikinas sprendimas.

Stiklo storis ir didžiausias saugus aukštis

ESG (grūdintas stiklas) nuo 8 mm storio yra savalaikiški iki maždaug 2 200 mm aukščio. Virš šios ribos - pavyzdžiui, palėpių erdvėse ar sovietmečio namų su aukštomis lubomis butuose - būtina naudoti VSG (daugiasluoksnį saugos stiklą) arba visiškai ištiestą plieno rėmą. Ši riba nėra rekomendacija - ji išplaukia iš stiklo lenkiamosios stiprumo fizikos. Formato tarp 2 200 mm ir 3 500 mm aukščio niekada negalima uždengti vienu ESG stiklu be papildomo rėmo sustiprinimo.

Grindų ir lubų apkrovos: ką turi atlaikyti jūsų pagrindas

Kaip pasiskirstys svoris

3 m pločio ir 2,4 m aukščio plieno rėmo pertvara su stiklu sveria 180-220 kg. Šis svoris koncentruojasi ne tolygiai per visą plotą, o taškiškai - per pėdiklių kontaktines zonas. Du pėdikliai po 300 x 400 mm, laikantys 200 kg, sukuria maždaug 83 kg spaudimą kiekvienam pėdikliui. Gelžbetoninėms grindims tai visiškai priimtina. Tačiau plaukiojančiam parketui ar estrichui virš šildomų grindų ši taško apkrova reikalauja papildomos analizės prieš montavimą.

„Dažniausia klaida montuojant laisvai stovinčias stiklo pertvaras yra ne pats stiklas, o grindų laikomojo pajėgumo nepakankamas įvertinimas ties pėdiklių taško apkrova."

Medinių sijų lubos tarpukario ir sovietmečio namuose

Tarpukario Kauno ar Vilniaus senamiesčio namuose medinių sijų lubos paprastai atlaiko 150-200 kg/m² naudojamosios apkrovos. Skamba pakankamai - kol nepradiedi geometrijos. Pėdiklis su 300 x 400 mm kontaktine zona (0,12 m²), laikantis 100 kg, sukuria maždaug 833 kg/m² spaudimą tame taške. Tai viršija tipinį leidžiamąjį dydį kelis kartus. Tokiose situacijose teisingas sprendimas yra arba savojo svorio stabilizacija be lubų spaudimo, arba konstruktoriaus konsultacija, kuri įvertins konkrečios sijų sistemos laikomąjį pajėgumą.

Šildomos grindys ir apkrovos paskirstymo plokštės

Šildomos grindys estrichui kelia papildomą problemą: dilatacijos siūlės estrichuje negali būti apkrautos ar blokuojamos pėdikliais - tai sukelia įtrūkimus. Sprendimas - 6 mm plieno apkrovos paskirstymo plokštė 500 x 500 mm, įdėta tarp pėdiklio ir estricho paviršiaus. Ji išskaido taško apkrovą į 0,25 m² plotą ir sumažina spaudimą iki estricho konstrukcijai priimtinos ribos. Tai techninė detalė, kuri dažnai pamirštama, tačiau be jos estricho įtrūkimo rizika yra reali.

Temperatūros svyravimai ir spaudimo sistemų priežiūra

Gelžbetoninės lubos šildymo sezono metu plečiasi ir traukiasi. Lubų aukštis gali keistis 1-3 mm per sezoną - akiai nematomas pokytis, tačiau reikšmingas trinties principu veikiančiai sistemai. Statybinių prekybos centrų parduodamos spaudimo sistemos, skirtos užuolaidų karniams, tokiems pokyčiams nepriima. Kokybinės sistemos su reguliuojamomis srieginėmis velėmis šį efektą kompensuoja - tačiau reikalauja papildomo priveržimo po 6-8 savaičių nuo pirmojo šildymo sezono pradžios. Per šį įsibėgėjimo laikotarpį spaudimo sistemos gali prarasti iki 15 % pradinės spaudimo jėgos.

Montavimas be statybininkų: žingsnis po žingsnio

Matavimas ir pagrindo patikrinimas prieš konfigūravimą

Dažniausia priežastis, kodėl individualiai pagamintas baldas netinka - ne gamybos klaida, o netikslus matavimas. Lubų aukštį būtina išmatuoti bent trijuose taškuose: kairėje, viduryje ir dešinėje planuojamos vietos. Senuose namuose nuokrypiai tarp taškų gali siekti 10-15 mm ir daugiau - tai norma, ne išimtis. Tokie nuokrypiai turi atsispindėti konfigūracijoje: Manufaktur X kambario pertvarų konfiguratoriuje įvedate tiksliai norimų matmenų skaičius, o ne statybinės angos matmenis. Taip pat būtina identifikuoti lubų tipą: gelžbetonis, gipskartonas ar medinės sijos - nuo to priklauso, kuri stabilizavimo sistema techniškai leistina.

• Lubų aukštį matuokite trijuose taškuose - nuokrypius virš 5 mm dokumentuokite
• Nustatykite lubų tipą: gelžbetonis, gipskartonas ar medinės sijos
• Užfiksuokite grindų grindjuosčių aukštį, šildymo elementus ir dilatacijos siūles
• Nufotografuokite viską - įskaitant įstrižas sienas, lipdinius ir kyšančius elementus

Grindų-lubų spaudimo sistemos montavimo tvarka

Pirmiausia rėmas be stiklo statomas planuojamoje vietoje. Su 2 m gulsčiuku ir statmenų lygiu tikrinama vertikalioji ašis abiem kryptimis - nuokrypis daugiau nei 2 mm per metrą ilgainiui sukelia įtempius stikle. Tik kai rėmas tiksliai lygus, srieginės velės tolygiai priveržiamos maždaug 15-20 Nm sukimo momentu. Po priveržimo lyginimas tikrinamas dar kartą - velių priveržimas gali šiek tiek pastumti rėmą. Tik tada galima įstatyti stiklą.

Stiklo montavimas: svoris, įrankiai ir tarpinis profilis

1 m x 2 m ESG stiklas, 10 mm storio, sveria apie 25 kg. Teoriškai rankena - praktiškai be tinkamų priemonių saugiai į rėmą jo neįstatysite nepažeidę stiklo krašto. Krašto pažeidimai yra dažniausia stiklo lūžio po montavimo priežastis. Vakuuminis kėliklis su ne mažesniu kaip 80 kg kėlimo pajėgumu yra privaloma priemonė, ne pasirinktinis priedas. Montavimui reikia mažiausiai dviejų žmonių. Taip pat privalomas EPDM arba silikono tarpinis profilis tarp stiklo ir plieno rėmo: tiesioginis metalo ir stiklo kontaktas sukelia mikrovibraciją ir įtempius, kurie ilgainiui pažeidžia stiklą.

„ESG stiklas niekada negali būti įstatomas į metalines rėmo konstrukcijas be elastingo tarpinio profilio. Tiesioginis kontaktas sukelia įtempių pikus, kurie esant terminiam krūviui gali sukelti spontanišką lūžį."

Apsauginę foliją nuo stiklo paviršiaus nuimkite tik baigę visą montavimą: įbrėžimai nuo įrankių ar rėmo atsiranda beveik išimtinai montavimo metu, ne po jo.

Baigiamasis patikrinimas ir pakartotinis priveržimas

Baigus montavimą, reikia patikrinti vertikalų stabilumą: abiem rankomis suimkite pertvaros viršutinį kraštą ir paspauskite apie 30 kg šoninės jėgos. Jokia sistema neturėtų pajudėti daugiau nei 5 mm. Jei pajudėjimas didesnis - priveržkite velės ir patikrinkite lyginimą iš naujo. Po 6-8 savaičių privalomas pakartotinis priveržimas: per šį laikotarpį dėl nusistovėjimo efektų ir temperatūros svyravimų sistema gali prarasti iki 15 % spaudimo jėgos. Vienas karto priveržimas po šio laikotarpio pakanka; toliau - metinė vizualinė apžiūra.

Klarglas, matinis stiklas ar VSG: kurį stiklo tipą rinktis

ESG - standartinis pasirinkimas iki 2 200 mm aukščio

ESG pagal EN 12150 yra standartinis pasirinkimas stiklo pertvaroms iki 2 200 mm aukščio. Jo lenkiamojo tempimo stiprumas - apie 120 N/mm², maždaug keturis kartus didesnis nei įprasto stiklo. Sulūžęs ESG suyra į mažus, bukaašmenis gabalėlius, kurie nesukelia sunkių pjautinių žaizdų. Nuo 8 mm storio ESG yra pakankamai savalaikiški laisva stovinčioms konstrukcijoms. Iki 2 200 mm aukščio 8 mm - įprastas pasirinkimas; didesniems formatams rekomenduojama 10 mm, kad padidėtų plokštės lenkimo standumas. ESG stiklo plokštė 10 mm, 1,2 m x 2,2 m dydžio, sveria apie 30 kg - tai tiesiogiai lemia transportavimo ir montavimo komandos parinkimą.

VSG: kada papildoma kaina pateisinama

VSG susideda iš dviejų ar daugiau stiklo sluoksnių, sujungtų PVB plėvele. Lūžio atveju plėvelė laiko šukes vietoje - stiklas suskyla, bet lieka plokštumoje. Virš 2 200 mm aukščio VSG arba visiškai ištiesta plieno rėmo konstrukcija yra privaloma. Be to, VSG yra teisingas pasirinkimas, kai reikalinga geresnė garso izoliacija: VSG 6/6 mm su PVB plėvele pasiekia iki 42 dB Rw garso izoliacijos rodiklį, palyginti su apie 35 dB ESG 10 mm atveju. Tie 7 dB skirtumas yra juntamas: 42 dB atitinka maždaug masyvių vidinių durų izoliacijos lygį, 35 dB - lengvų medinių durų. VSG kainuoja apie 20-35 % daugiau nei ESG, priklausomai nuo stiklo plokštės dydžio ir sudėties.

Skaidrus ar matinis stiklas: kasdienio naudojimo skirtumas

Skaidrus stiklas maksimaliai praleidžia šviesą ir vizualiai neužveria erdvės - tačiau kiekvienas pirštų atspaudas ir dryžis matosi iš karto. Matinis stiklas (satinato) išskaido šviesą, suteikia privatumo nevisiškai blokuodamas regėjimą ir yra žymiai lengviau prižiūrimas kasdieniame gyvenime. Jei planuojate pertvarą miegamojo atskyrimo ar namų biuro zonos tikslams, ilgainiui būsite patenkintesni matiniu stiklu. Skaidrus stiklas tinkamas ten, kur svarbu išlaikyti optinę erdvumo iliuziją - pavyzdžiui, kompaktiško studijinio buto atveju, kai pertvara neturėtų vizualiai mažinti patalpos. Stiklo tipą, rėmo profilį ir RAL spalvą galima derinti Manufaktur X 3D konfiguratoriuje realiu laiku - galutinė kaina rodoma akimirksniu, prieš pateikiant užsakymą.

Elastinis tarpinis profilis: privalomas elementas, ne papildomas priedas

Nepriklausomai nuo pasirinkto stiklo tipo, bet kuriai plieno rėmo konstrukcijai galioja ta pati taisyklė: elastinis tarpinis profilis tarp stiklo ir rėmo yra techninė būtinybė. Tiesioginis metalo ir stiklo kontaktas esant terminiam krūviui sukelia įtempių pikus stiklo kraštuose. ESG atveju šie įtempiai kartu su galimais nikelio inkliuzais stikle gali sukelti spontanišką lūžį - reiškinį, kuris atsiranda be jokio įspėjimo, tačiau teisingai sumontuota sistema jo visiškai išvengia. EPDM arba silikono profiliai su 60-70 Shore standumo kietumu - įprasta medžiaga šiam tikslui; jie slopina mikrovibraciją ir kompensuoja minimalius matmenų nuokrypius tarp stiklo ir rėmo.

Kainodara: kiek iš tikrųjų kainuoja pertvara be gręžimo

Statybos parduotuvės spaudimo sistemos prieš individualią gamybą

Statybinių prekybos centrų spaudimo sistemos kainuoja 80-250 €. Jos skirtos užuolaidų karniams ar lengviems dekoratyviniams elementams - ne ESG stiklo plokštėms, sveriančioms 20-40 kg. Tokių sistemų spaustukai nėra dimensionuoti tokioms apkrovoms; srieginių velių medžiagos kokybė neatitinka ilgalaikio apkrovimo reikalavimų. IKEA taip pat nesiūlo plieno-stiklo pertvarų pagal tikslius matmenis - standartiniai baldai čia paprasčiausiai netinka, ypač senesnio fondo butuose su nelygiais kampais ir nestandartiniu lubų aukščiu.

Individualiai pagamintas plieno rėmo kambario pertvaras iš Manufaktur X - 4 mm žalio plieno rėmo profilis, RAL milteliniu būdu padengtas danga, ESG 8 mm, grindų-lubų spaudimo sistema - prasideda nuo 945 €. Ši kaina apima gamybą pagal tikslius jūsų nurodytus matmenis: jokio papildomo pritaikymo vietoje, jokių nesutapimų dėl standartinių dydžių. Net 3° nuokrypis sienoje ties 2 400 mm aukščiu reiškia daugiau nei 12 cm skirtumą prie lubų - standartiniai pločiai tokiose situacijose tiesiog netilps.

Kiekviena Manufaktur X pertvara gaminama ES įmonėje. Gamybos laikas - 5-6 savaitės nuo užsakymo patvirtinimo. Pristatymas tiesiai į Lietuvą.

VSG ir specialių RAL spalvų priemokos

VSG kainuoja apie 20-35 % daugiau nei ESG, priklausomai nuo plokštės dydžio ir stiklo sudėties. Specialios RAL spalvos bei nestandartiniai rėmo profiliai taip pat gali turėti įtakos galutinei kainai - tikslią sumą matysite konfiguratoriuje akimirksniu, keisdami parametrus realiu laiku.
